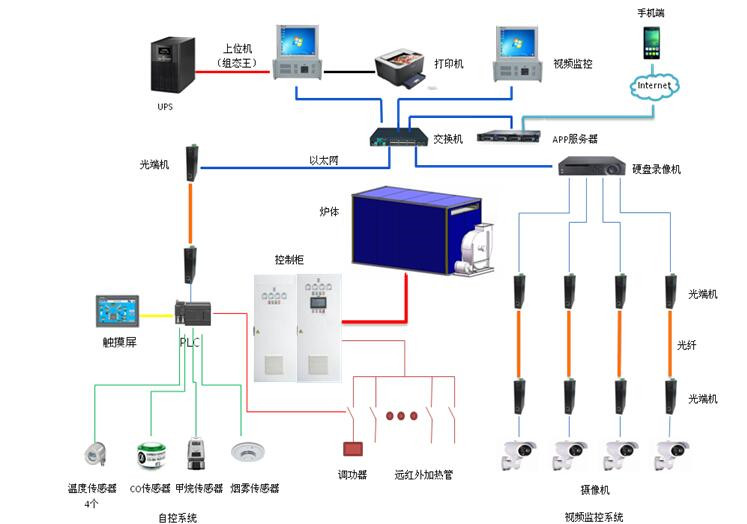

系统组织框架
系统炉体采用岩棉板分层、分体组装的方式，安装、运输便捷，设置的联锁系统，报警系统，人机界面，中控系统，视频监控系统，手机APP，二次显示仪表、现场总线等，具有节能、环保、无排放、无人值守、免维护、全自动化、远程监控的优异功能 。 加装的井口冷热风混合装置，实现了井筒的冷热风充分混合，节能效果更好，手机APP系统实现了信息的集中显示，包括温度、电流、电压、电能、CO浓度、CH4浓度和现场视频等，另外系统实现了通过权限设置可直接在手机上对远程加热回路实现启停控制，使得系统的使用更安全，管理更便捷。

系统功能
（1）加热控制单元具有本地手动控制和PLC自动控制选择
○加热控制单元的本地手动控制优先，选择本地手动控制后，该路   加热单元不受PLC自动加热控制；
○选择自动控制后，该路加热单元受PLC自动控制；
○调功器加热单元只接受PLC自动控制。
（2）全自动PLC控温系统，以井筒混合风温度2℃为控制目标，采用温度数据模型算法，自动调节加热功率。
（3）单路加热调功器，温度控制精度高，调功器满载时自动加入一路加热，调功器轻载时自动切除一路加热，保证井筒混合风温度保持设定温度（2℃可调整）
（4）单路加热以不大于60KW功率/路；顺序启动加热对电网无冲击。

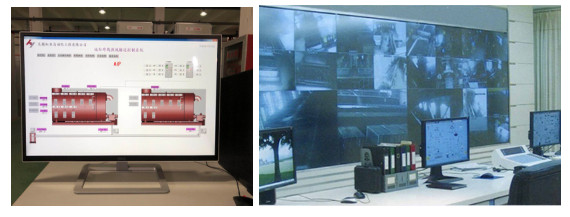

系统组态系统
上位机组态监控系统（触摸屏组态监控系统）是工业自动化对生产过程的直接窗口，系统设有热风炉房总览、页眉、实时报表、历史报表、历史报警、趋势图、参数设置、远程操作、控制确认、帮助等页面，通过上位机组态监控系统可第一时间了解现场设备运行情况，并且通过上位机组态监控系统可追溯设备运行数据与过程，分析设备运行过程，优化设备运行工艺。
视频监控系统
系统采用模块化设计思路，分为前端采集系统，传输交换系统，管理控制系统、视频音频存储系统、终端显示系统5大部件，共同实现了信息的全方位展示和信息回放。
