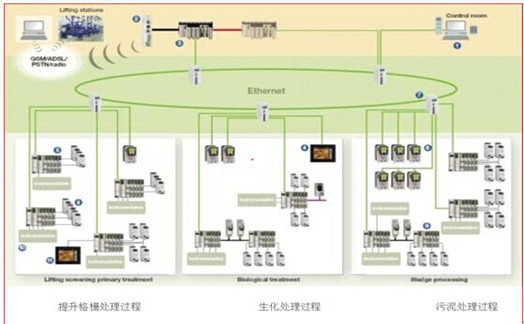

1、自动化控制系统构成
净水厂的综合自动化监控系统通常分为设备层、控制层及管理层三层结构。控制层完成具体的取水、混凝、沉淀、过滤、送水等环节的测控；管理层主要负责状态监控、数据采集、故障报警处理等工作。控制层的各工艺环节位置分散，位于中控室的控制中心将进行统一监控，因此具有集中监控、分散控制的特点。

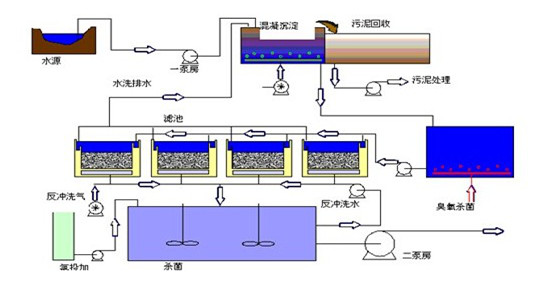

2.工艺流程图及系统实现功能
净水工艺为机械混合、机械絮凝平流沉淀池，均粒滤料滤池等。主要控制对象包括水泵、阀门、搅拌器、加药机、加氯机及各类现场过程监测仪表、供电系统开关柜等。它包括混合、反应、沉淀、过滤及消毒几个过程。
主要功能：解决净水厂对供水各环节监测点的数据采集和检测。控制系统可以自动监测机房的环境温度、湿度及防火、防盗、防水、水泵工作状态、水位、流量等状况，并结合远程遥控，可以实现无人值守。
3.典型案例

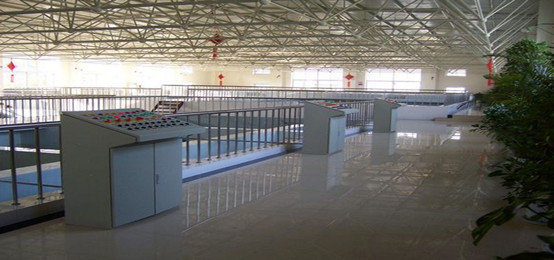

【项目名称】某净水厂
【工艺流程】采用“混凝→沉淀→过滤→消毒”流程
【项目规模】50000m³／日
【项目背景】 净水厂建立2009年，占地100亩，投资2500万元，年供水能力5000万立方，并且于2010年12月正式投入使用。
【项目亮点】 通过采用现代化控制技术、先进的节能技术，实现净水厂管理科学化、自动化、有效控制净水厂的能耗和生产成本。
【项目内容】 净水厂包含电气系统和自控系统。电气系统：低压配电柜、现场操作箱等设备的供应、安装、调试。自控系统：计算机系统软硬件、PLC系统、安装、调试。PLC采用横河，上位组态软件：力控。 |
